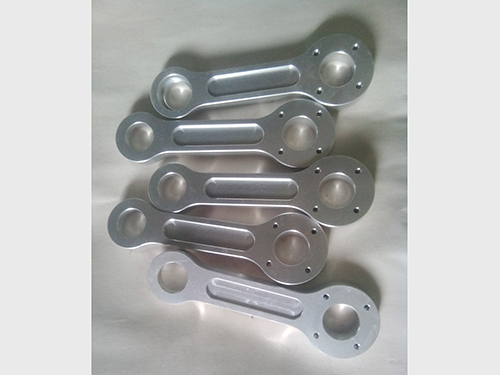

​
东莞铝阳极氧化时间太长、易造成疏松易脱落、膜层粗糙。阳极氧化时间太短、则膜层薄而平滑。由此可见阳极氧化时间过长或过短对质量都是不利的，操作时要严格控制。东莞铝阳极氧化如何控制好时间?时间由两部分组成具体说明如下。
(1)阳极氧化成膜时间。制件经25min预处理之后，电流密度已恒定在2.5～3A/dm2时，膜层生长由此时正式开始。这一段时间过长或过短对质量都是不利的(适宜的时间在不同的工艺规范中都提明确要求)。

(2)预阳极氧化时间。当制件进入硬质阳极氧化槽之后当即加以0.5A/dm2的电流，并在之后的25min时间内分5～8次将电流密度由0.5A/dm2递升到2.5A/dm2，这段时间不能短，否则容易引起以后成膜阶段制件发生短路而引起烧蚀，时间过长则没有意义。
